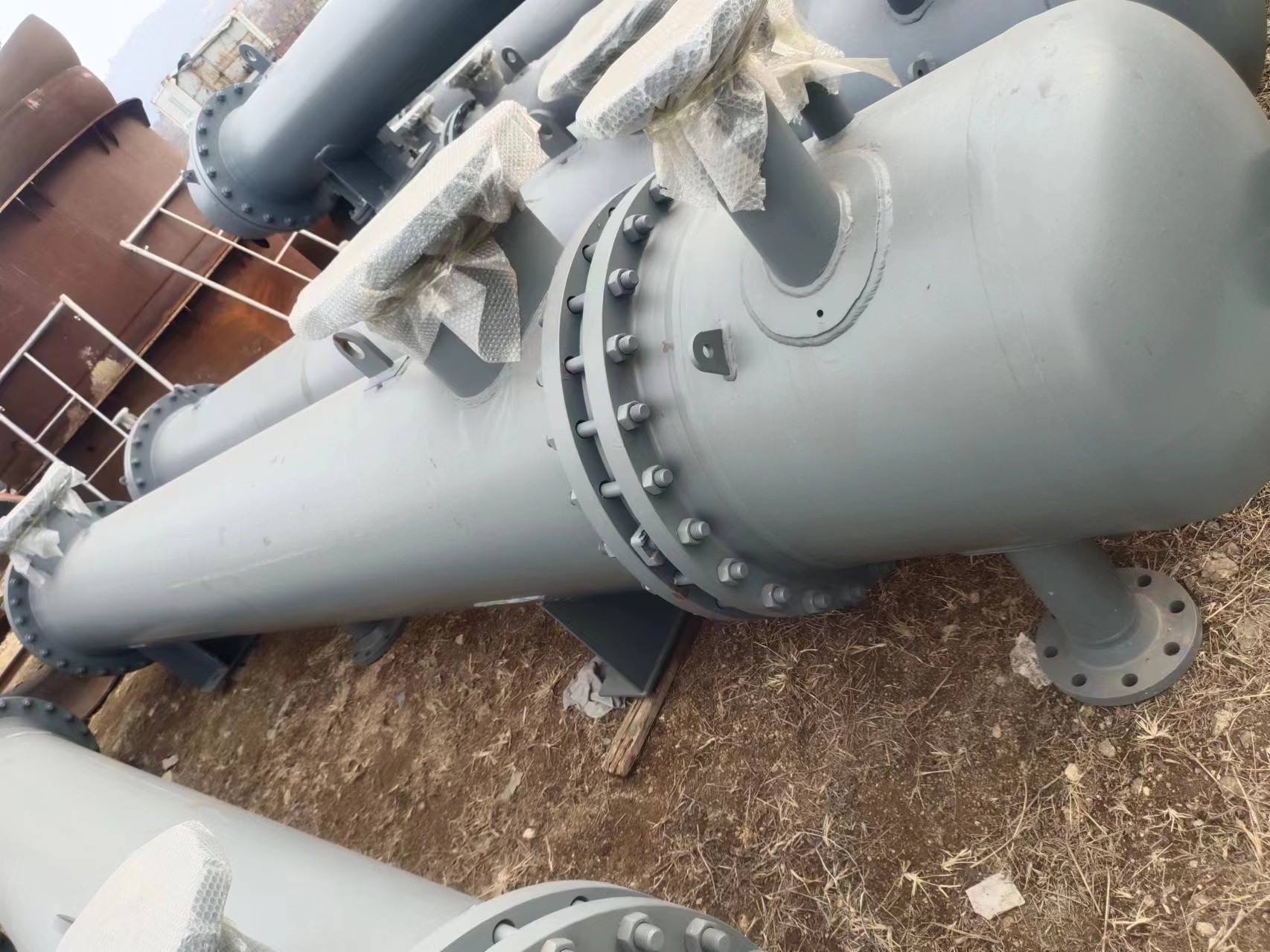

大型换热器是工业领域中用于实现热量传递的关键设备，广泛应用于石油、化工、电力、冶金、食品、制药等行业。它们通过将热量从一种介质传递到另一种介质，实现加热、冷却、冷凝、蒸发等工艺过程。大型换热器通常具有高效的热交换能力，能够处理大流量的介质，并承受高温、高压等苛刻的操作条件。
主要特点
高效传热：
通过优化的设计和材料选择，实现高效的热量传递。
结构多样：
根据工艺需求，可采用管壳式、板式、螺旋板式等多种结构。
操作条件苛刻：
能够承受高温、高压、腐蚀性介质等极端条件。
处理量大：
适用于大流量介质的换热需求。
主要类型

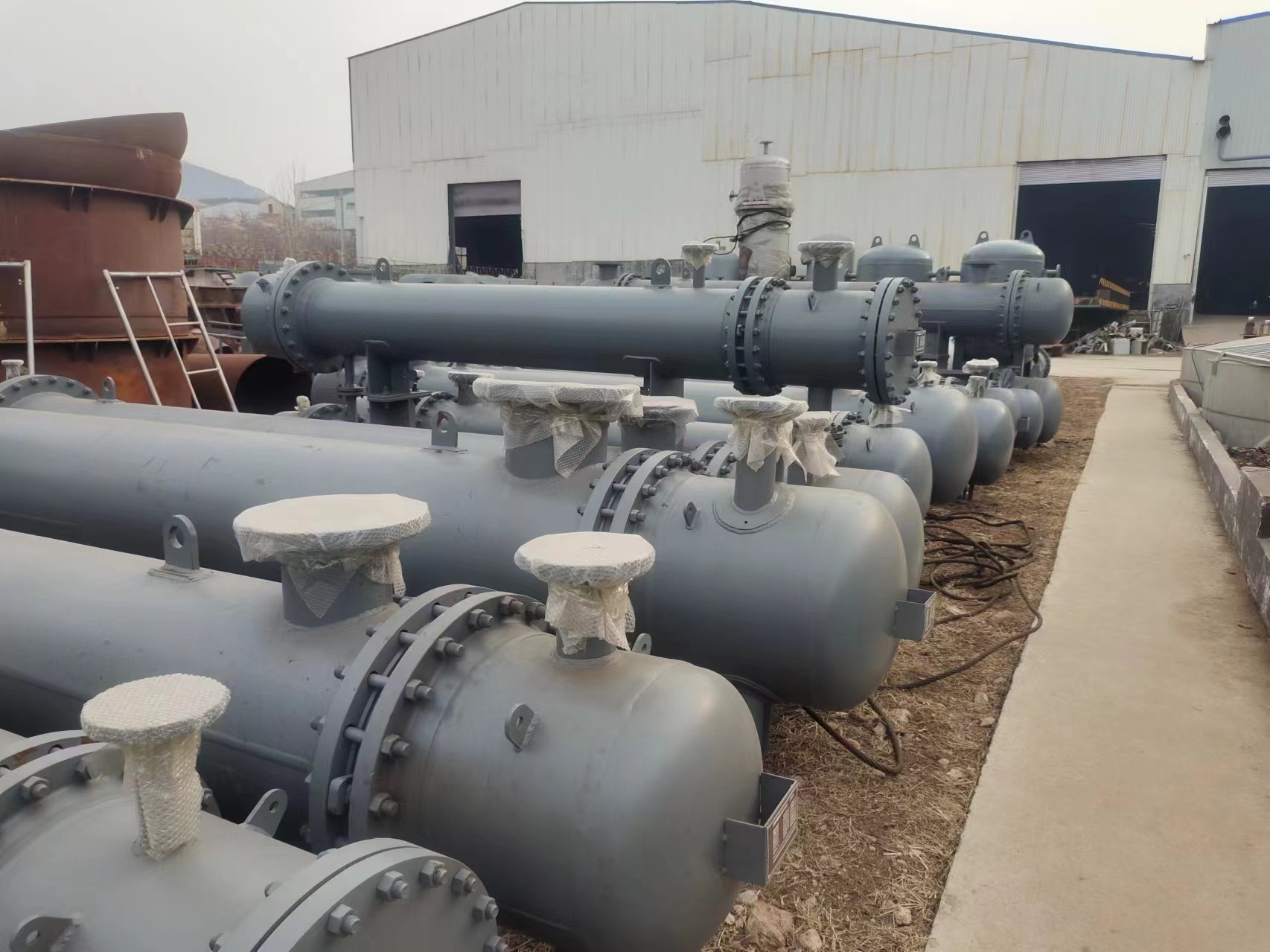

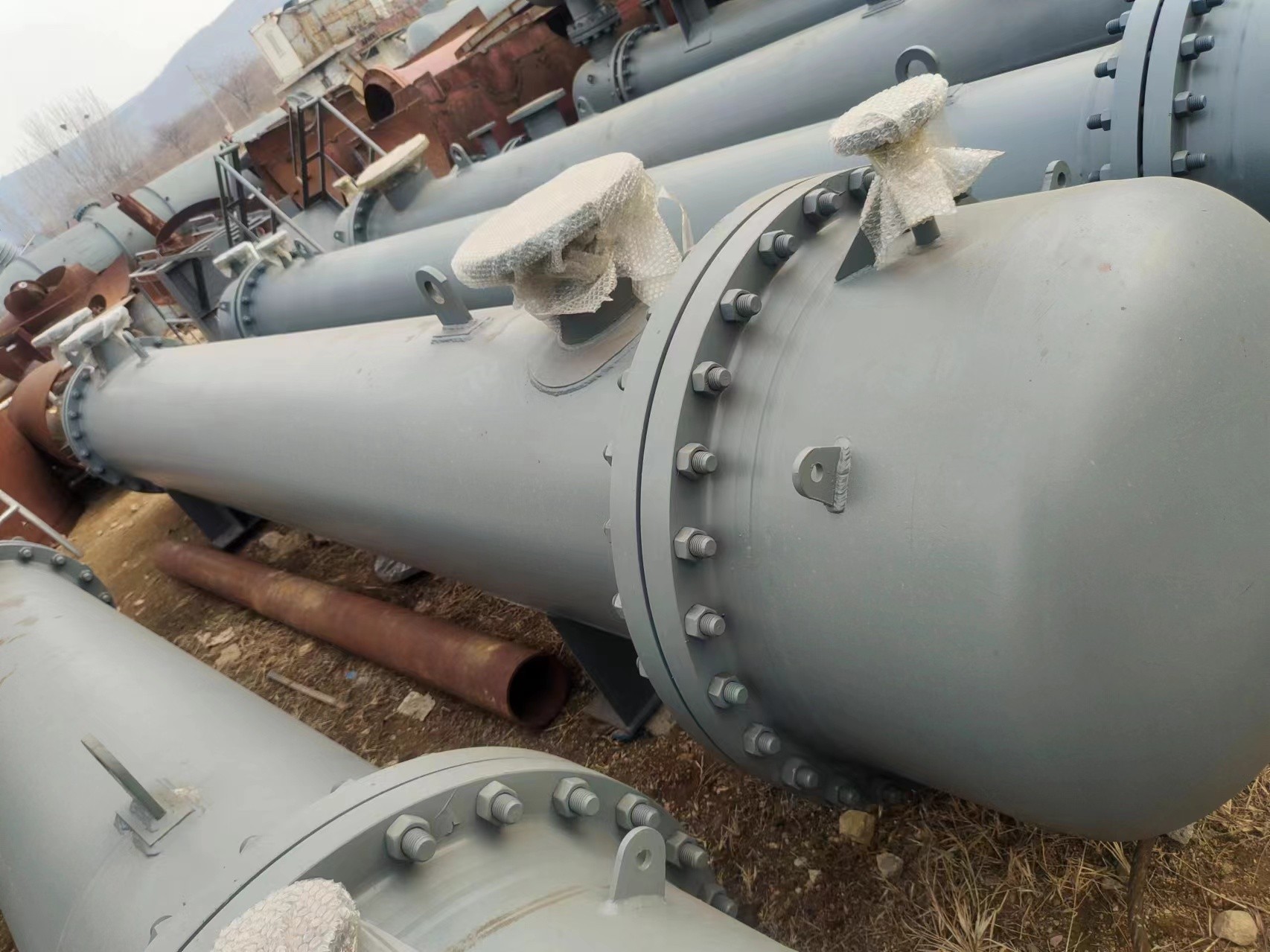

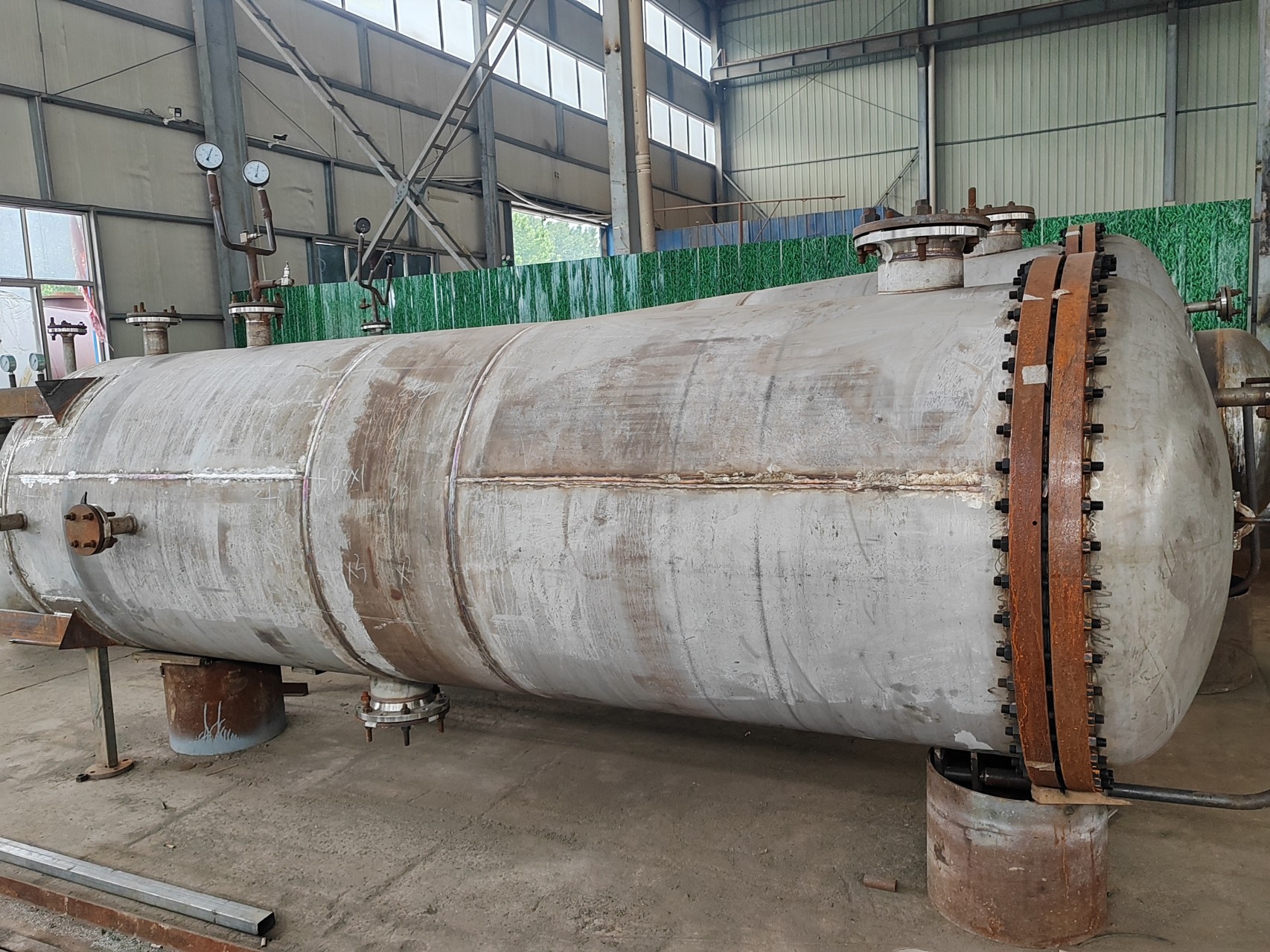

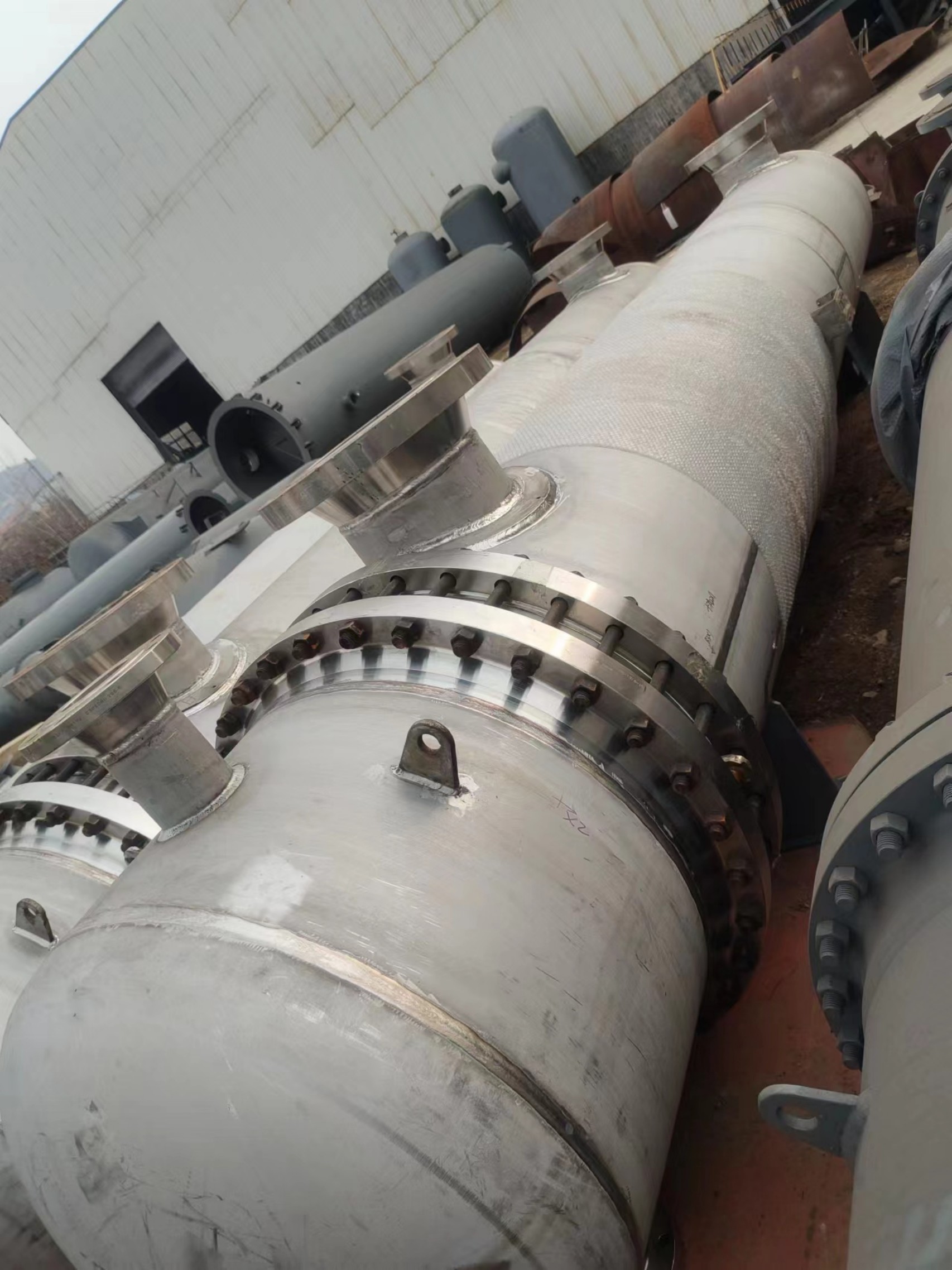

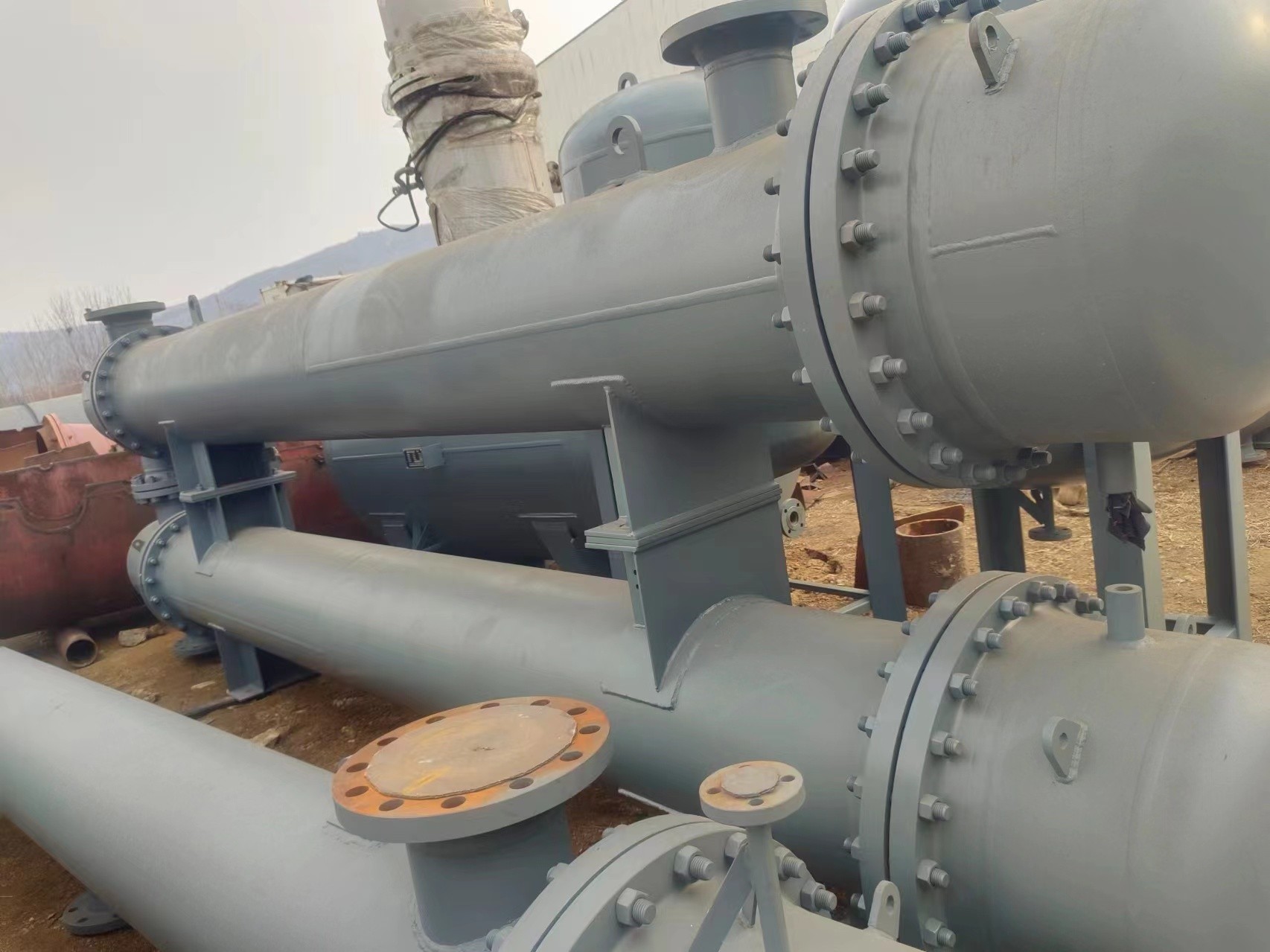

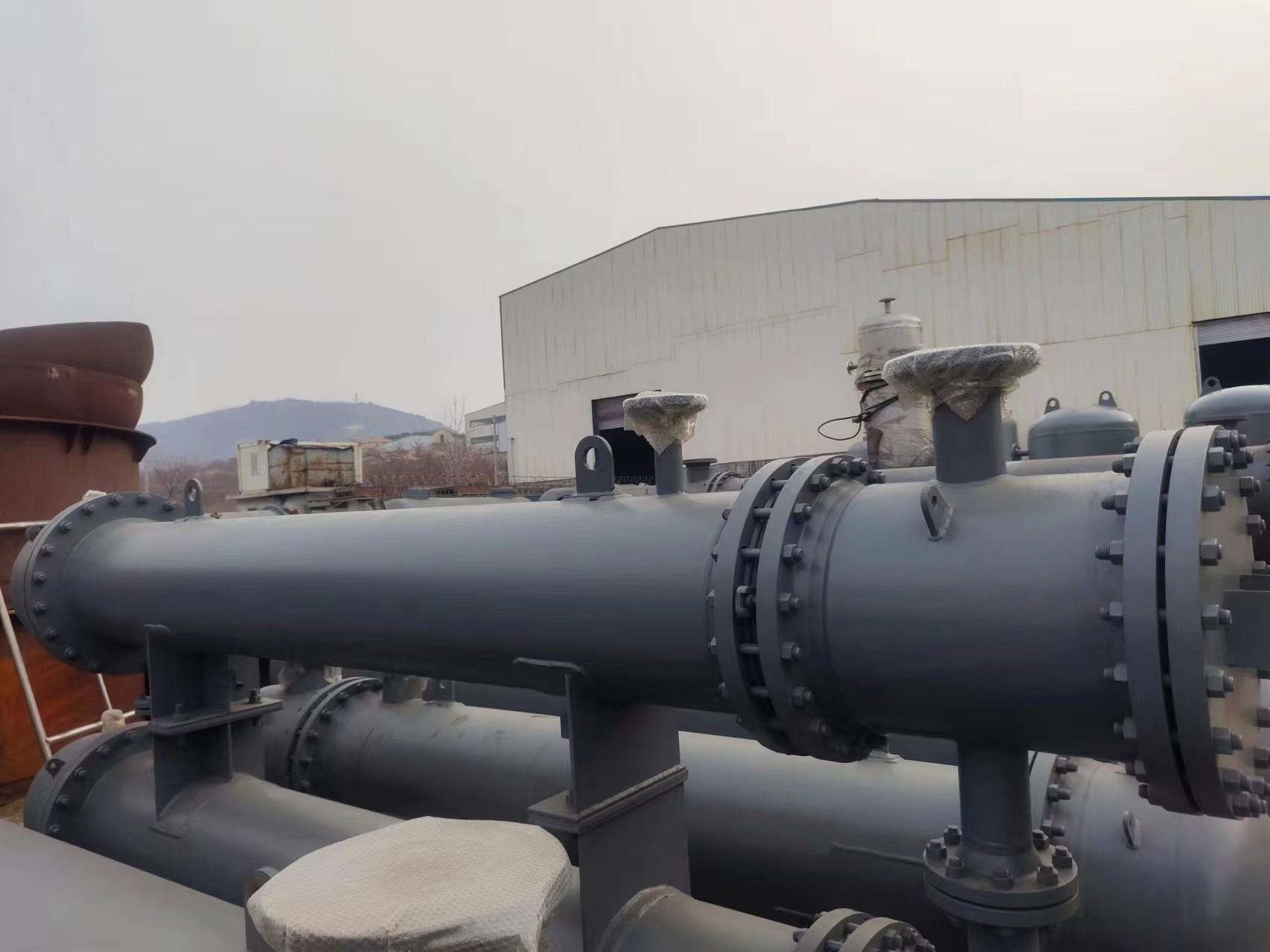

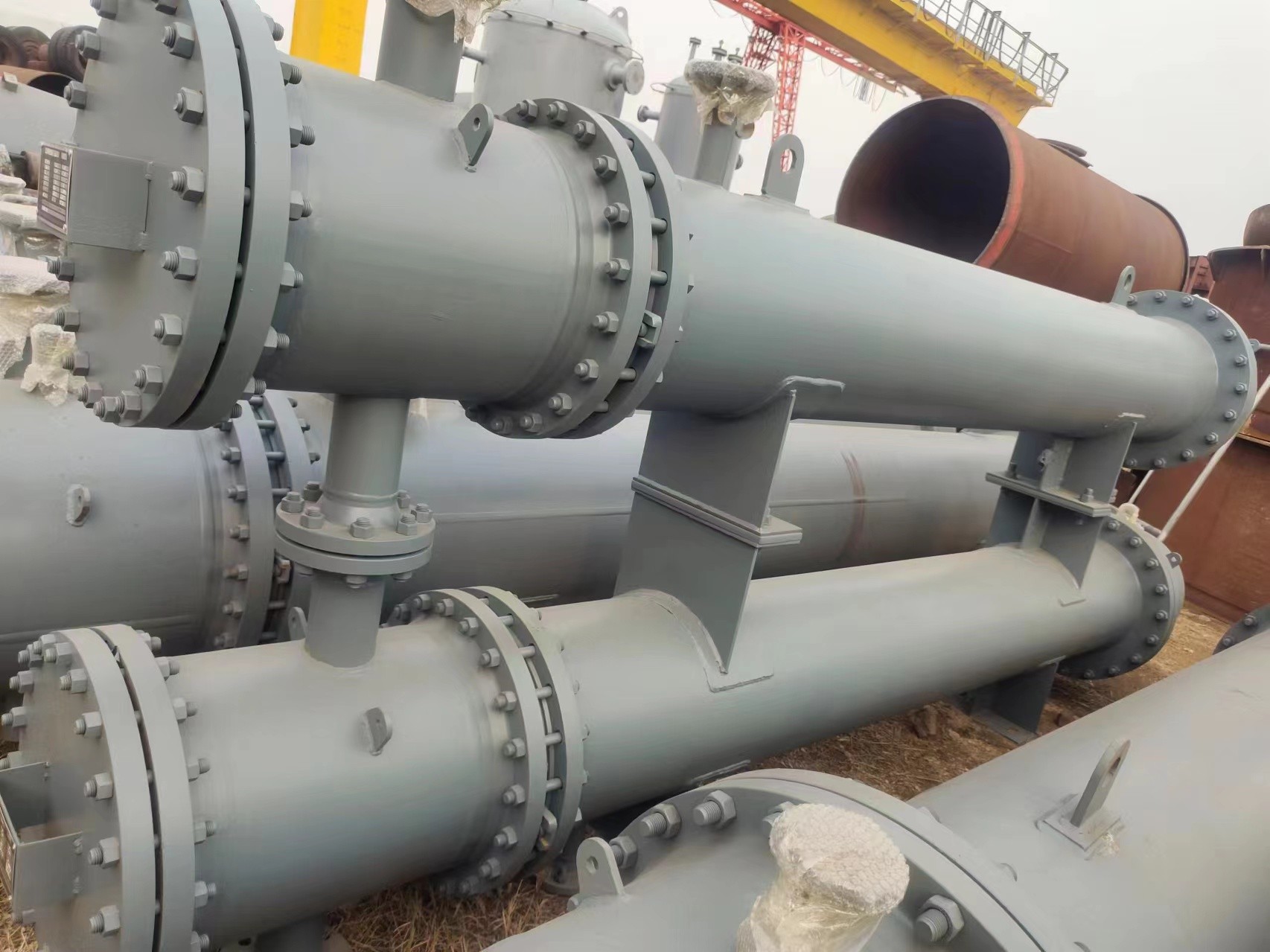

管壳式换热器：
最常见的换热器类型，由管束和壳体组成，适用于高温高压场合。
固定管板式：结构简单，适用于清洁介质。
浮头式：适用于温差较大的场合，便于清洗和维修。
U型管式：适用于高压、高温差场合。
板式换热器：
由一系列波纹板片组成，传热效率高，占地面积小。
可拆卸板式：便于清洗和维修。
钎焊板式：适用于高压、高温场合。
螺旋板式换热器：
由螺旋形板片组成，适用于高粘度、易结垢介质。
空气冷却器：
通过空气冷却介质，适用于缺水或需要节能的场合。
板翅式换热器：
由板片和翅片组成，适用于气体或低温介质的热交换。
结构组成
壳体：
外部结构，通常由碳钢、不锈钢等材料制成，用于容纳管束或板片。
管束或板片：
管束：由多根管子组成，用于介质流动和热量传递。
板片：波纹状金属板片，用于增加传热面积。

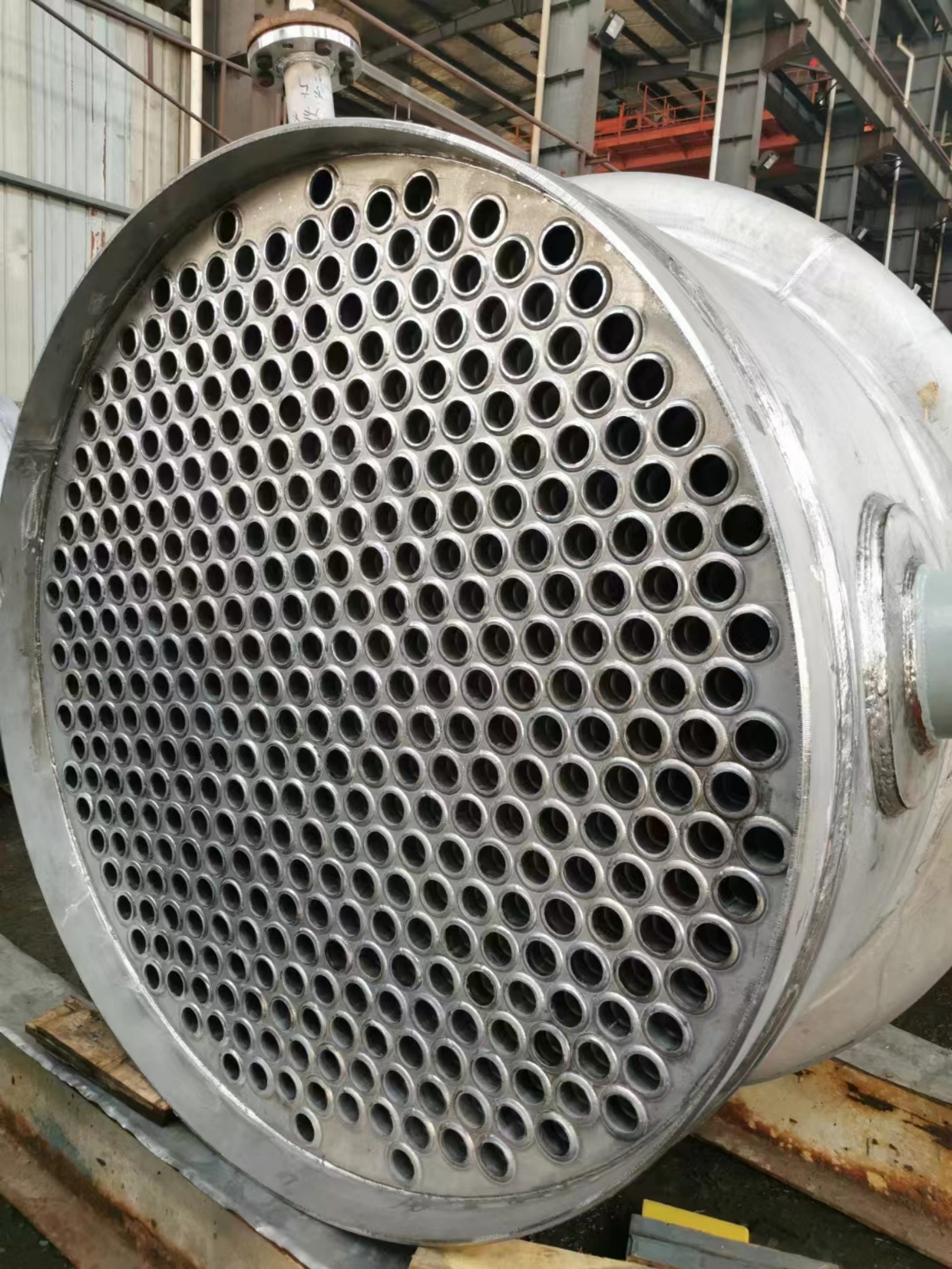

管板：
用于固定管束，确保管子和壳体之间的密封。
封头：
用于封闭壳体，通常配有进出口管道。
支撑结构：
用于支撑换热器，确保其稳定性和安全性。
附件：
膨胀节：用于补偿热膨胀。
排污口：用于排放沉积物。
温度计和压力表：用于监控操作参数。
设计考虑
工艺要求：
根据工艺需求确定换热器的类型、尺寸和材料。
传热效率：
优化设计，提高传热系数，减少热损失。
材料选择：
根据介质的腐蚀性、温度、压力等选择合适的材料。
流体力学：
确保介质流动的均匀性和稳定性，避免结垢和堵塞。
安全性和可靠性：
考虑操作压力、温度波动、介质性质等因素，确保设备的安全运行。
应用领域
石油和天然气：
用于原油加热、天然气冷却、液化天然气（LNG）换热等。
化工行业：
用于反应器加热/冷却、溶剂回收、蒸馏塔冷凝等。
电力行业：
用于锅炉给水加热、蒸汽冷凝、冷却塔换热等。
食品和制药：
用于物料加热、杀菌、冷却等工艺过程。
冶金行业：
用于高炉冷却、轧钢加热等。
维护与操作
定期检查：
检查壳体、管束、板片、密封件等的完好性。
清洗和维修：
定期清洗换热器内部，清除结垢和沉积物，更换损坏的部件。
操作优化：
根据生产需求调整操作参数，提高换热效率和产品质量。
防腐措施：
对换热器进行防腐处理，如涂覆防腐涂层或采用阴极保护技术。
总结
大型换热器是工业生产中不可或缺的关键设备，其设计和操作需要综合考虑工艺要求、传热效率、材料选择、流体力学以及安全性等多方面因素。通过合理的设计和优化操作，大型换热器能够高效、安全、稳定地运行，为石油、化工、电力、冶金、食品、制药等行业提供可靠的热量传递解决方案
